Soil-Layer-Modeller
Der Soil-Layer-Modeller ist ein praxisnahes Add-on für Allplan, mit dem sich 3D-Untergrundmodelle in wenigen Sekunden erstellen lassen. Die Lösung vereinfacht den gesamten Workflow der Untergrunderkundung und ermöglicht die Auswertung direkt innerhalb einer Software – ganz ohne Medienbrüche.

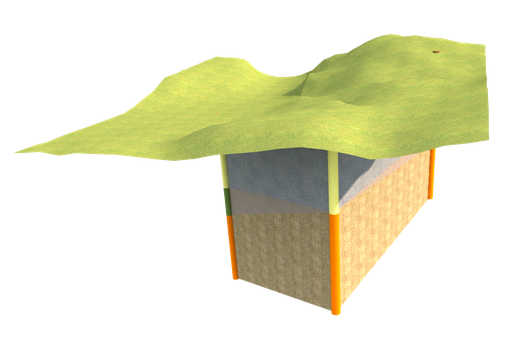

Bodenschichten modellieren
Erstellen Sie realistische 3D-Baugrundmodelle auf Grundlage Ihrer Aufschlussdaten und bilden Sie den Untergrund präzise und übersichtlich digital ab. Visualisieren Sie Schichtverläufe schnell und bringen Sie geotechnische Informationen direkt in Ihre Planung ein.
GPS-Schnittstelle
Importieren und exportieren Sie die Lageinformationen Ihrer Baugrundaufschlüsse und übertragen Sie diese direkt auf GPS-Geräte oder lesen sie von dort ein. So lassen sich Messdaten vor Ort effizient erfassen und weiterverarbeiten.
Praxisnah
Von der Planung der Aufschlüsse über die Erfassung und Erkundung bis hin zur Auswertung bleiben alle Arbeitsschritte in einer einzigen Softwareumgebung. Der gesamte Prozess ist konsequent auf die Anforderungen der Praxis im Baualltag abgestimmt.
2D-Ableitungen
Erzeugen Sie normgerechte 2D-Darstellungen Ihres Baugrundmodells mit nur einem Klick. Nutzen Sie die automatisch abgeleiteten Ansichten für Dokumentation, Planung und den Austausch mit Projektbeteiligten.

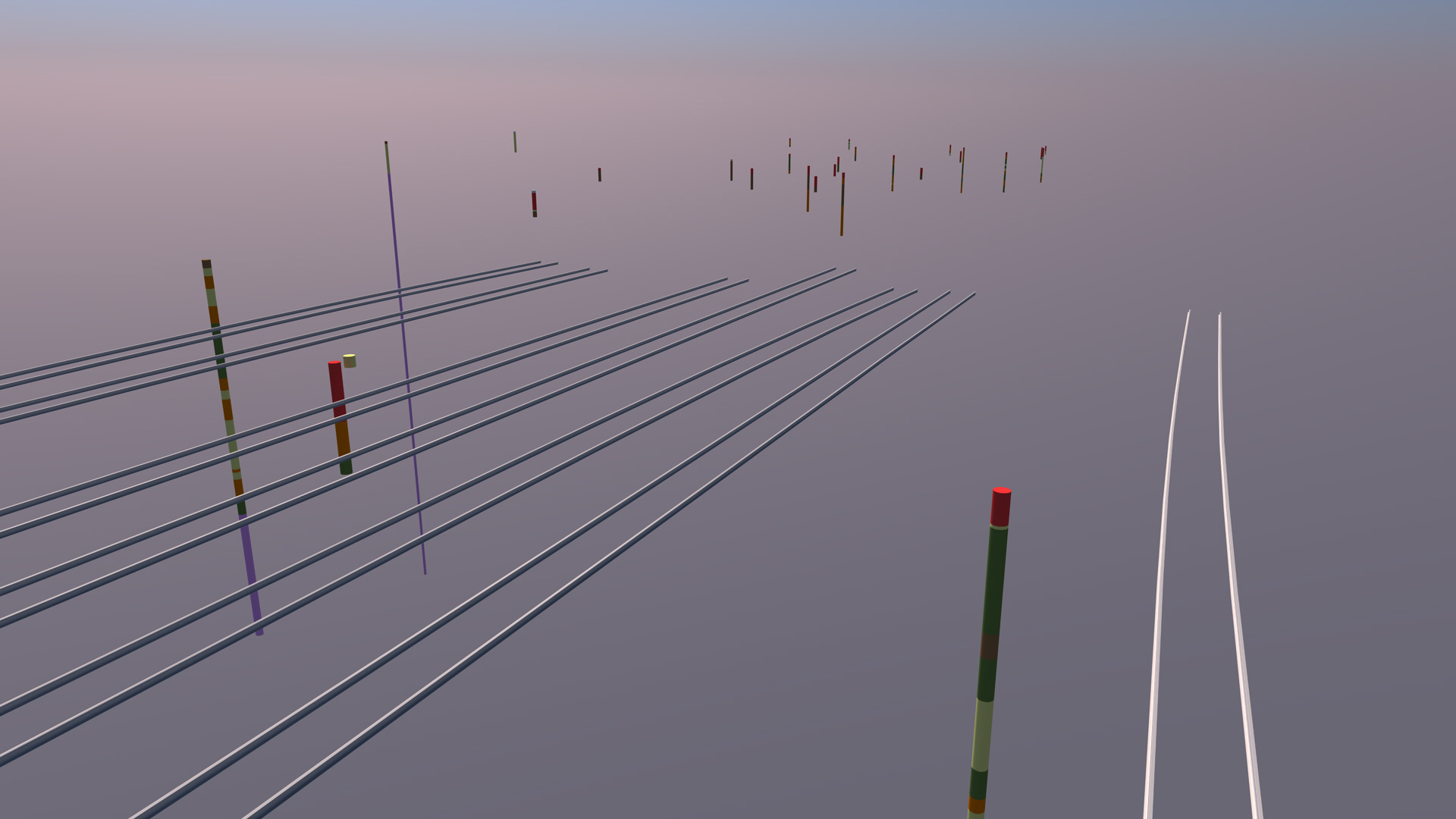

Aus der Praxis entwickelt
Der Soil-Layer-Modeller entstand aus der täglichen Arbeit mit Geotechnik, Geologie und Allplan. Das Add-on wurde bereits in zahlreichen realen Projekten erfolgreich eingesetzt und kontinuierlich weiterentwickelt.
Alle Funktionen basieren auf echten Anforderungen aus der Untergrunderkundung, der Auswertung von Baugrundaufschlüssen und der Modellierung von Bodenschichten. Dadurch unterstützt das Tool genau die Arbeitsabläufe, die im Büroalltag tatsächlich gebraucht werden.
Übersicht der Befehle
Baugrundaufschluss
Erstellen Sie schnell und einfach Baugrundaufschlüsse wie Bohrungen, Schürfe oder Rammsondierungen. Der Baugrundaufschluss bildet die zentrale Grundlage für alle weiteren Modellierungs- und Auswertungs- sowie Auswertungsfunktionen.

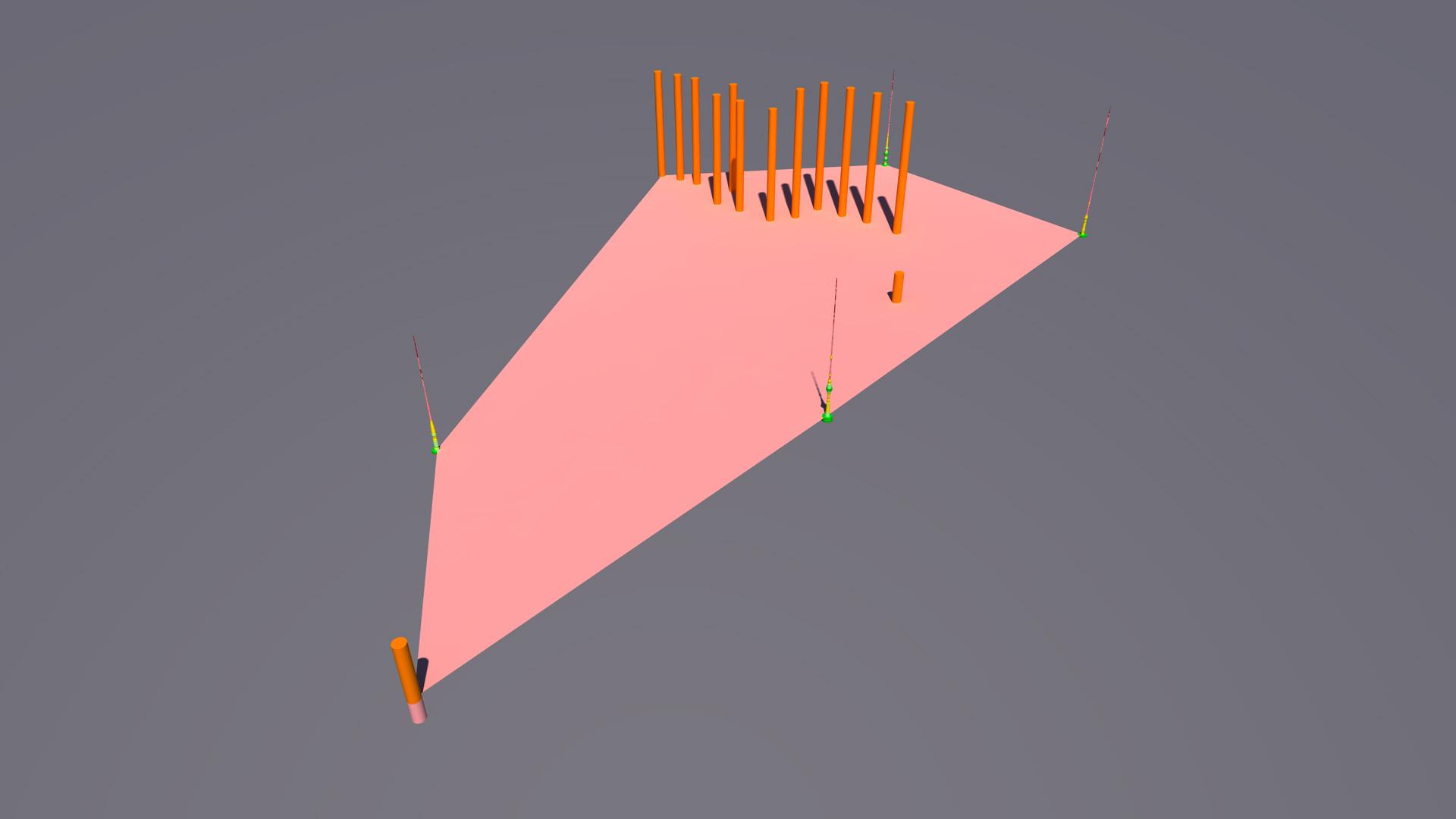

Baugrundaufschluss Vermaschen
Triangulieren Sie bereits abgesetzte Baugrundaufschlüsse und erzeugen Sie daraus zuverlässig Bodenschichten oder Grundwasserkörper.
Baugrundaufschluss Beschriften

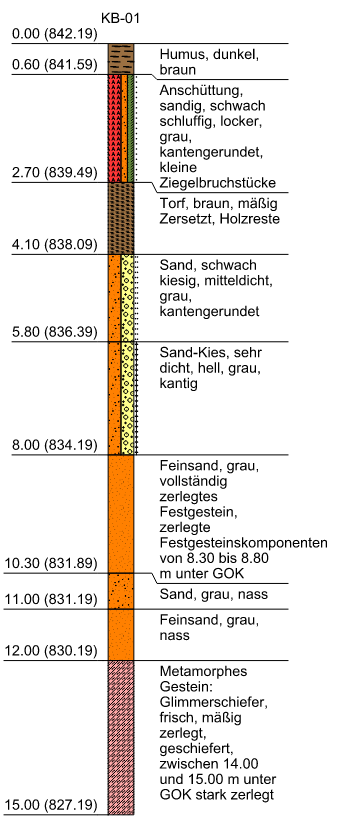

Erzeugen Sie mit einem Klick normgerechte 2D-Darstellungen Ihrer Baugrundaufschlüsse.
Baugrundaufschluss Importieren
Importieren Sie Baugrundaufschlüsse direkt aus den Daten Ihres GPS-Geräts und übernehmen Sie Lageinformationen schnell und fehlerfrei in Allplan.
Baugrundaufschluss Exportieren
Übergeben Sie die Lageinformationen Ihrer geplanten Baugrundaufschlüsse schnell und einfach an Ihr GPS-Gerät und nutzen Sie die Daten direkt für die Arbeit im Gelände.
Einstellungen
Bearbeiten Sie die normbasierte Datenbank für Bodenschicht-Definitionen und passen Sie die Darstellung Ihrer Auswertung individuell an.
Lizenz
Aktivieren und verwalten Sie Ihre Lizenz für das Add-On innerhalb von Allplan.
Neues in Version 2.0.0
Die Version 2.0.0 bringt umfangreiche Verbesserungen für Performance, Workflow und Modellierungsqualität. Ziel war es, den gesamten Prozess der Baugrundmodellierung noch stabiler, schneller und flexibler zu gestalten.
-
Performanceoptimierungen
Alle Befehle wurden deutlich beschleunigt, insbesondere die Erstellung komplexer Bodenschichten und Baugrundmodelle. -
Erweiterte Baugrundaufschlüsse
Aufschlüsse unterstützen nun die Typen Bohrung, Schurf und Rammsondierung mit jeweils eigener Darstellung und Eingabemaske. -
Erweiterte Attribute
Bodenschichtattribute wurden verbessert, um hochwertigere IFC-kompatible Modelle zu ermöglichen. -
Projektion auf 3D-Körper
Baugrundaufschlüsse können jetzt auf allgemeine BREP-Objekte projiziert werden. -
Intelligente Vermaschungs-Vorschläge
Auf Basis einer ausgewählten Schicht werden automatisch optimierte Vermaschungs-Vorschläge aus allen Aufschlussdaten erzeugt. -
Grundwassermodellierung
Vermaschte Grundwasserdaten können nun zu einem zusammenhängenden Grundwasserkörper verarbeitet werden. -
Optimierte Triangulation
Die Geometrie der Bodenschichten lässt sich über Randoptimierungen und minimale Innenwinkel gezielt verbessern. -
Extrapolation der Randpunkte
Außenpunkte der Triangulation können kontrolliert nach außen erweitert werden, um realistischere Schichtausdehnungen zu erzeugen. -
Dynamische Reaktivierung
Bereits erstellte Bodenschichten bleiben bearbeitbar und passen sich bei Verschieben oder Löschen von Aufschlüssen automatisch an. -
Automatische Beschriftung in Schnitten
Beschriftungen können nun direkt in geologischen Schnittdarstellungen platziert werden. -
Verbesserte Beschriftungsdarstellung
Konflikte bei dicht beschriebenen, sehr dünnen Schichten wurden reduziert, wodurch Pläne lesbarer werden. -

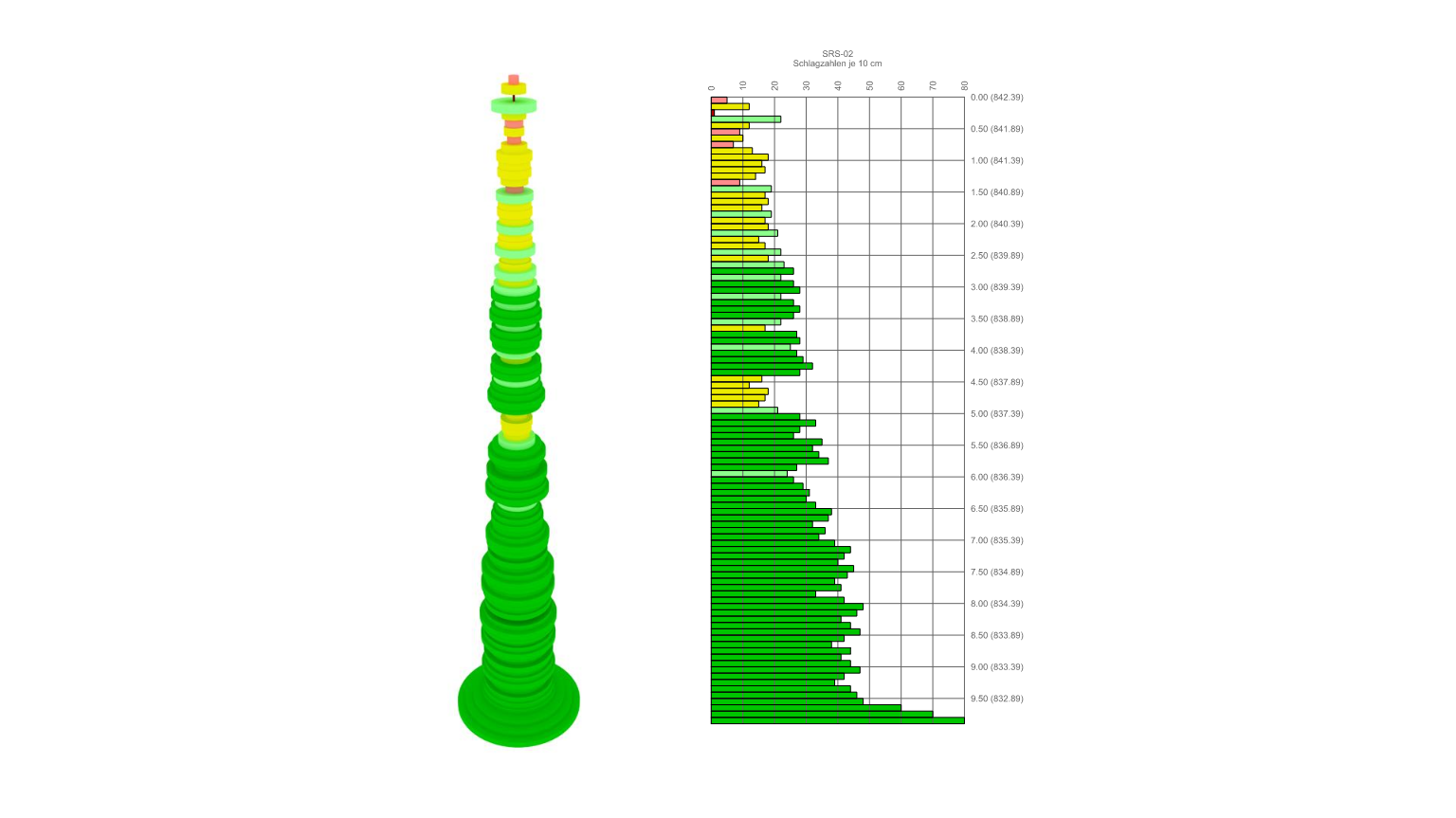

Erweiterte Rammsondierungsbeschriftung
Auch Sondierungsdaten können nun automatisch ausgewertet und dargestellt werden. -
Optimierter Import- und Exportworkflow
Datenübertragung für Aufschlüsse wurde sowohl in Stabilität als auch in Geschwindigkeit verbessert.
Unterstützte Allplan Versionen
- Allplan 2024
- Allplan 2025
- Allplan 2026
